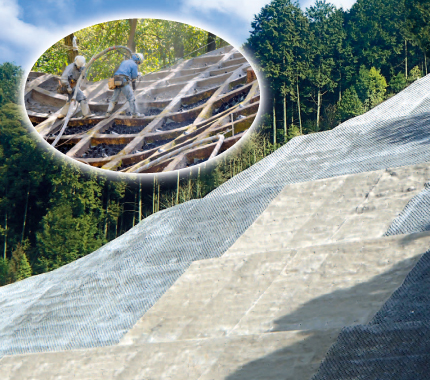

吹付ポーラスコンクリート工法

ハニカム状フレキシブル型枠(高密度ポリエチレン製)を用い、型枠内にポーラスコンクリートを吹付けるこの工法は、透水性を有する多孔質のコンクリートを形成し、すべての断面での排水を可能とするため、地下水の滞留の防止・湧き水の残留の抑制をし、施工面の遊離や崩壊の防止となります。
植栽を行う場合、植生基盤材の定着を阻害することなく、容易に緑化促進が図れます。

環境性

吹付けによる高強度ポーラスコンクリートが法面保護工と緑化工を両立します。
植生の繁茂した法面では、植物の根がポーラスコンクリートの空隙部に侵入することで互いが強固に結びつき、植生が長期的に維持されます。

施工性

使用する型枠は軽量でフレキシブルなため作業性が良く、法面の形状に合わせ柔軟に施工できます。

安全性

降雨時の法面への浸透性が優れています。
背面へ水を法面全体で排水できます。

経済性

ポーラスコンクリートの空隙率により、植物の草丈の抑制を図り、草刈り等の維持管理費を削減することが期待できます。

用途

道路・河川・宅地造成に伴い造成された法面
ダム・溜め池の湛水斜面
各種施設に面する急傾斜地面
崩壊の恐れのある急傾斜地等

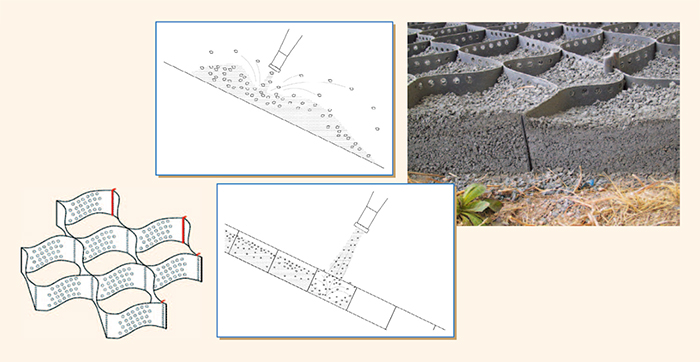

型枠使用のメリット

1.伸縮目地の代用
2.曲げ強度の保管
3.建造物の一体化
4.空隙率の均一化
5.施工厚さの均一化
6.リバウンドロスの軽減
7.植生基盤の流出防止

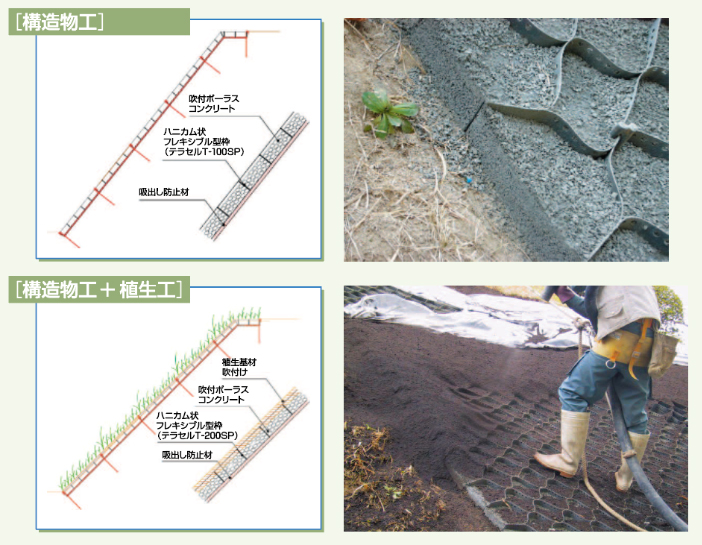

工種別施工イメージ

吹付ポーラスコンクリート工法による法面保護工法は、法面の安定性・植生目標および植生の成立する時期を考慮して決定します。

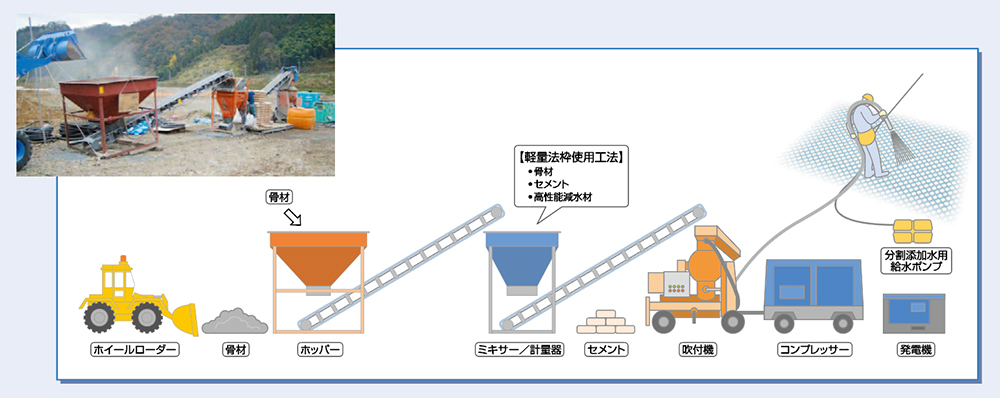

吹付プラント配置図

吹付ポーラスコンクリート工法では、ハニカム状フレキシブル型枠を設置後、ポーラスコンクリートの吹付けを行います。吹付け時は下図のようにプラントを配置します。

吹付け型ポーラスコンクリート標準品質

	適用範囲
法面保護工タイプ	強度	空隙率
構造物＋植生工タイプ	10N/mm²以上	18%以上
構造物タイプ	15N/mm²以上	15%以上

吹付け型ポーラスコンクリート工仕様別名称

吹付けポーラスコンクリート工のみ

名称	施工厚さ	工種組合せ
P-5型	7.5cm	ハニカム状型枠工 T= 7.5cm ポーラスコンクリート吹付け工 T= 5.0cm
P-8型	10.0cm	ハニカム状型枠工 T=10.0cm ポーラスコンクリート吹付け工 T= 8.0cm
P-10型	15.0cm	ハニカム状型枠工 T=15.0cm ポーラスコンクリート吹付け工 T=10.0cm
P-15型	20.0cm	ハニカム状型枠工 T=20.0cm ポーラスコンクリート吹付け工 T=15.0cm

吹付けポーラスコンクリート工＋植生基盤材吹付け工

名称	施工厚さ	工種組合せ
P-5S型	10.0cm	ハニカム状型枠工 T= 7.5cm ポーラスコンクリート吹付け工 T= 5.0cm 植生基盤材吹付け工T=5.0cm
P-8S型	13.0cm	ハニカム状型枠工 T=10.0cm ポーラスコンクリート吹付け工 T= 8.0cm 植生基盤材吹付け工T=5.0cm
P-10S型	15.0cm	ハニカム状型枠工 T=15.0cm ポーラスコンクリート吹付け工 T=10.0cm 植生基盤材吹付け工T=5.0cm
P-15S型	20.0cm	ハニカム状型枠工 T=20.0cm ポーラスコンクリート吹付け工 T=15.0cm 植生基盤材吹付け工T=5.0cm
