ニューレスプ工法
第18回 国土技術開発賞 創意開発技術賞 受賞
老朽化した吹付のり面の補修・補強
国土交通省NETIS登録No.QS-110014-V 設計比較対象技術
ReSP(レスプ)工法(NETIS:KT-980212-V)は、既設モルタル吹付面をはつり取らない補修・補強工法として、これまでに数多くののり面で施工実績を積み重ねてまいりました。
ニューレスプ工法は、ReSP工法の提供範囲をより広げるために改良した技術です。
特長
- 特長1既設モルタル・コンクリートをはつり取りません
- 簡易な防護柵のみの仮設で施工が可能なため、急傾斜のり面のような狭隘地での施工も可能です。
道路のり面においては工事中に通行車両への破片が直撃する心配がなく、安全です。 - 特長2既設モルタル背面の地山状態に応じて合理的な地山補強が可能です
- 補強鉄筋工及び背面空洞注入工により、不安定化した吹付のり面の安定化を図ります。
- 特長3有機繊維補強モルタル吹付でのり面の耐久性を向上させます
- 劣化した吹付材の性能を回復させ、より耐久性の高いのり面を形成できます。

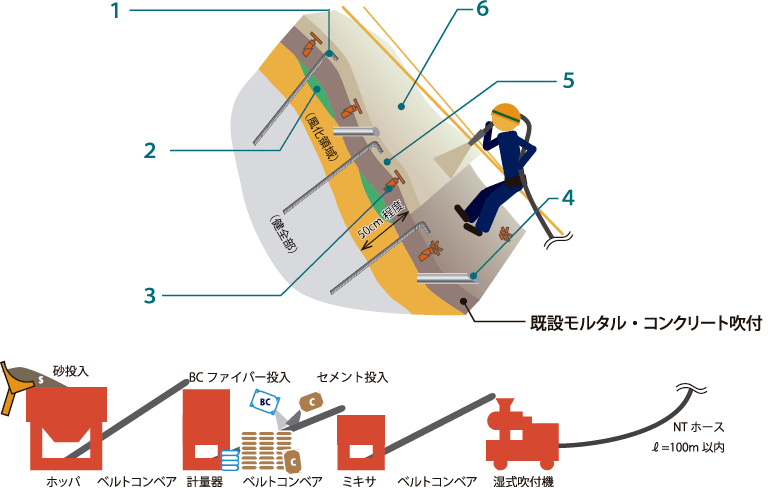

ニューレスプ工法の施工概要
1.補強鉄筋工
風化した地山の安定性を向上させるとともに、地山と新旧吹付との一体化を図ります。
標準 補強鉄筋 L=1,000mm、1本/2㎡
※風化・不安定領域が50cm以上ある場合や、すべりが想定される場合には、別途抑止工等の検討が必要になります。
詳しくはお問い合わせください。
2.背面空洞注入工
空洞の存在が確認された場合は、セメントミルクにより空洞を充填します。

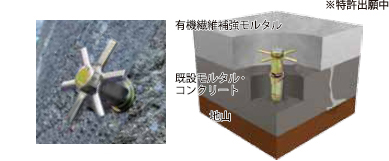

3.せん断ボルト工
既設吹付面に設置し、新設繊維補強モルタルとの一体化を図ります。
標準 せん断ボルト S12-100、2本/㎡
4.水抜きパイプ新設工
既設吹付に削孔して新たに設置することで、地山からの湧水を適切に処理します。
5.のり面清掃工
既設吹付面上にある苔や草等の、新旧モルタルの付着を妨げるものを取り除きます。

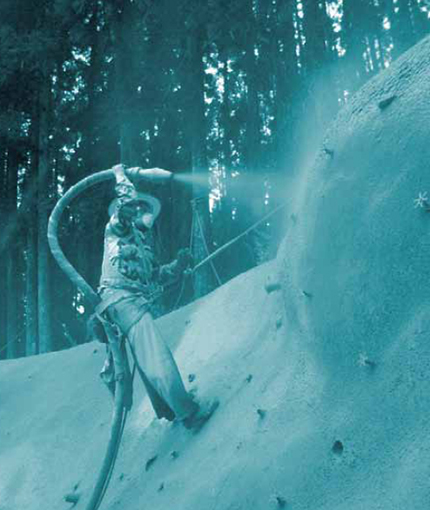

6.有機繊維モルタル吹付工
t=7cm
引張強度の高い繊維「BCファイバー」を含むモルタルを吹付け、より耐久性の高いのり面を形成します。
既設モルタル・コンクリート吹付をはつり取らずに老朽化したのり面を再構築

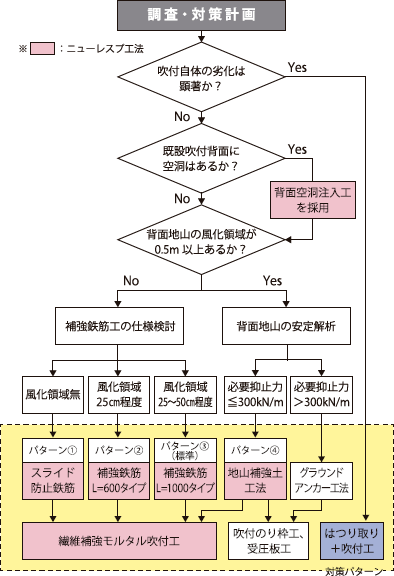

対策工パターン選定フロー
背面地山の状態に応じ。４つの対策工パターンが選べます。
せん断ボルト
BCファイバー
BCファイバーの仕様・混入量
| 種類 | 有機繊維 |
|---|---|
| 素材 | ポリプロピレン |
| 繊維直径 | 0.70mm |
| 引張強度 | 607N/mm2以上※ |
| 繊維長さ | 30.0mm |
| 混入量 | 1.0vol%(9.1kg/m3)※ |
※NEXCO土工施工管理要領基準に適合

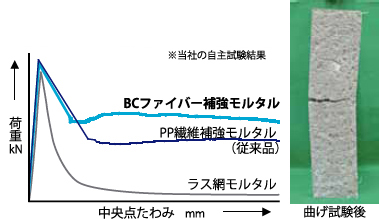

有機繊維補強モルタルと
ラス網モルタルとの曲げ靭性強度比較

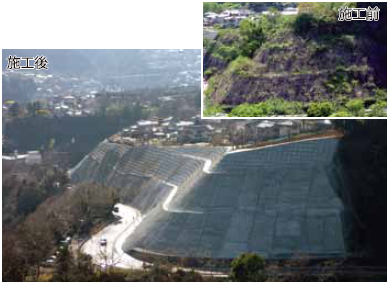

施工事例
選べる施工システム
材料供給方法
施工条件に合わせて「工場練り」と「現場練り」の２つの方法が選択できます。

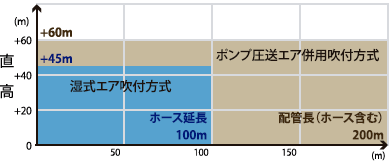

施工システム選定の目安
18回国土技術開発賞『創意開発技術賞』」受賞
ニューレスプ工法が「吹付けモルタル・コンクリートのり面の補修・補強工法」として「第18回国土技術開発賞『創意開発技術賞』」を受賞し、平成28年7月26日に国土交通大臣より表彰を受けました。
国土技術開発賞とは
「国土技術開発賞」は、建設産業におけるハードな技術のみならず、ソフトな技術も含めた広範な新技術を対象として表彰するものであり、技術開発者に対する研究開発意欲の高揚並びに建設技術水準の向上を図ることを目的として行うものです。
「創意開発技術賞」とは、中小建設業者、専門工事業者等が独自に開発した技術の中から、創意工夫やアイテアを展開・発展させて開発した技術を表彰対象とする国土技術開発賞の特別賞です。
【実施主体】
■主催
(一財)国土技術研究センター
(一財)沿岸技術研究センター
■後援
国土交通省
■共催
(一財)日本建設情報総合センター
(一財)先端建設技術センター
(一財)港湾空港総合技術センター
